5D / 3D печать до 600 мм
Токарная обработка до ⌀360 мм
Фрезерная обработка до 1000 мм
Аквабласт, порошковая окраска

3D печать

Токарная и фрезерная

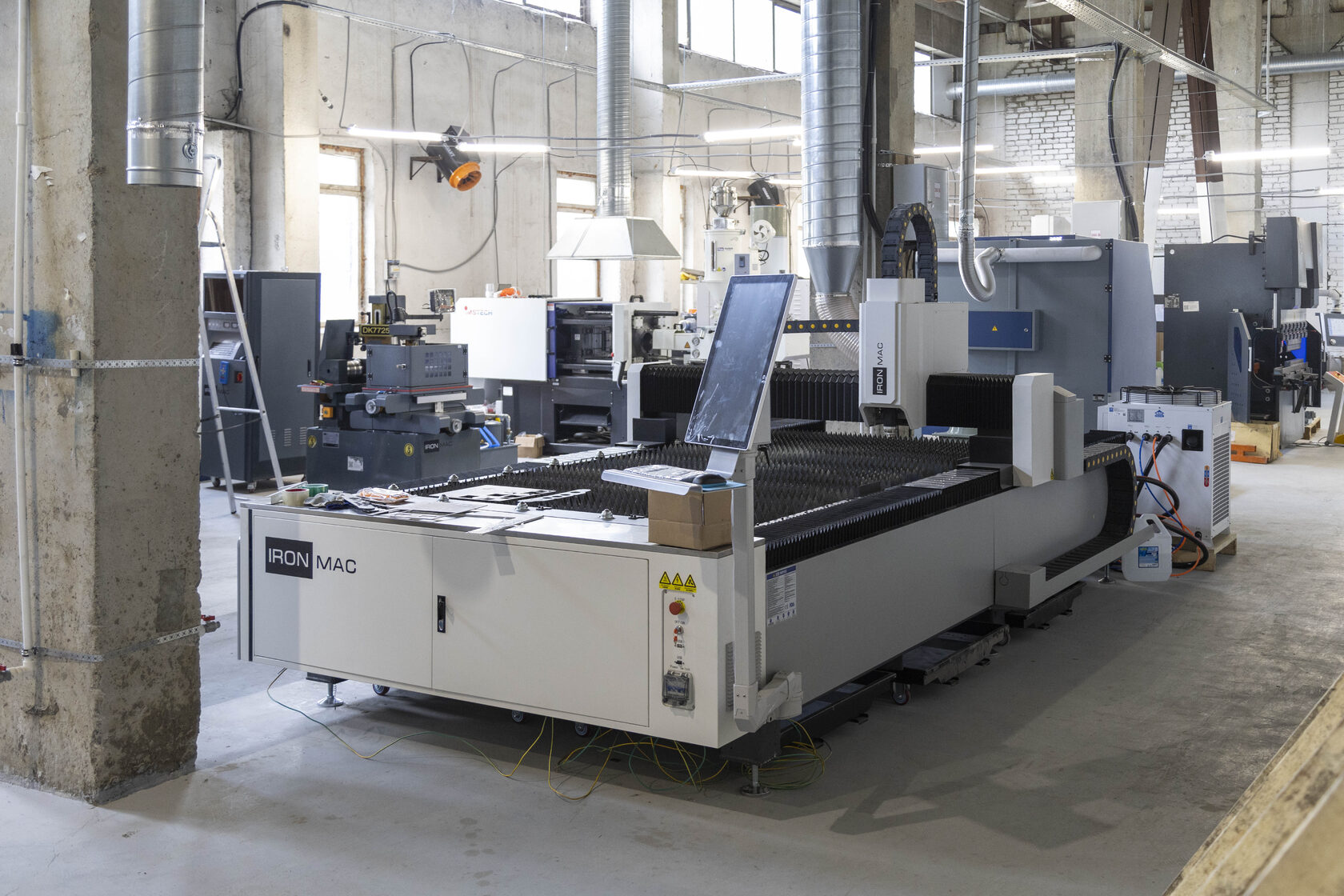

Лазерная резка

Порошковая окраска

изготавливаем детали по чертежам,
3D-моделям и образцам

Рабочие колеса (крыльчатки)
насосов под заказ

Сломанная
деталь

3D-сканирование

Построение
CAD-модели

Подбор
материала

3D/5D печать

Упаковка
и отправка

Как мы работаем

Серийное производство

Специальные цены при заказах малых и средних партий продукции.
Ферма из 70+ принтеров. Печатаем партии в сжатые сроки.

Чем 5D-печать отличается от обычной 3D?
5D-печать — это FDM-технология на кинематике с пятью степенями свободы: печатающая головка движется по XYZ, а заготовка вращается и наклоняется, выкладывая материал по криволинейным траекториям. За счёт этого отпадает необходимость в поддержках, которые потом нужно выламывать из скрытых полостей. Волокно укладывается вдоль силовых линий лопасти, а не поперёк слоёв — итоговая прочность на изгиб и кручение в 2–3 раза выше, чем у изделия, напечатанного на классическом 3D-принтере. Плюс — чистая поверхность лопасти без следов от поддержек.

Линейка материалов под задачу.
Подбираем состав под среду, температуру и режим работы. Наиболее распространённые полимеры:
PETG / -40…+80 °С, пищевой допуск, химстойкость средняя (слабые к-ты, щёлочи)
PP-G30 / -20…+130 °С, пищевой допуск, химстойкость высокая (к-ты, щёлочи, соли)
PA-CF30 / -40…+180 °С, химстойкость средняя (масла, топливо, слабые к-ты)
PPS-G40 / -40…+220 °С, химстойкость очень высокая (растворители, к-ты, щёлочи)

Почему композит вместо металла?
Оригинальные крыльчатки — литьё или механообработка из цветного металла, нержавеющей стали или чугуна. Они держат температуру, но уязвимы к кавитации, агрессивным средам и абразивному износу: рабочая поверхность со временем покрывается питтингом, теряет гидравлический профиль, КПД насоса падает.
На 5D-принтере мы печатаем из инженерных композитов — полимерная матрица не подвержена электрохимической коррозии, не ржавеет, не контактирует с перекачиваемой средой гальванически. Деталь получается на 40–60 % легче металлической при сопоставимой прочности — это снижает нагрузку на вал и подшипники, а замена изношенного колеса перестаёт быть проблемой.

Изготавливаем крыльчатки для центробежных, осевых и вихревых насосов — от одного экземпляра, по чертежам, 3D-модели или реверс-инжинирингу с изношенной детали. Когда оригинальная запчасть импортного производителя снята с производства, недоступна или идёт 12–16 недель, мы выходим из положения за 5–7 рабочих дней.

Например: оригинальное рабочее колесо промышленного насоса Wilo стоит от 55 000 ₽ и поставляется до 15 недель — наше изделие из композита обходится в 5–10 раз дешевле при сопоставимом ресурсе. Запускаем как штучные заказы для аварийного восстановления парка, так и серии под регулярные потребности.

Рабочее колесо насоса чиллера
Smedegard Omega T10/170-2 после 6 месяцев эксплуатации

Рабочее колесо промышленного насоса Wilo IPL 50/150-4/2 арт. 703819

Изготовление рабочих колес насосов на заказ от 1 штуки

Рабочее колесо насоса Wilo IPL 65/115-1,5/2, 2063103
Рабочее колесо центробежного насоса Calpeda
Рабочее колесо циркуляционного насоса Wilo IPL 65/130-4/2
Рабочее колесо насоса Wilo DPE 80/115, 2149896
Рабочее колесо Grundfos SE 50/65 3,8кВт, однолопастное
Рабочее колесо насоса Grundfos TP 80-170/4 A-F-A-BAQE
Рабочее колесо насоса Wilo DPL 65/115-1,5/2, 112 064 390
Рабочее колесо насоса Wilo IPL 80/115-2,2/2, 2089613
Рабочее колесо насоса Wilo, 2146074
Рабочее колесо центробежного насоса Calpeda
Рабочее колесо центробежного насоса СНИЦ 723 537.001
Рабочее колесо насоса Wilo IPL50/150-4/2, 2063102
Крыльчатка насоса буры волочильного стана KOCH KGT 25/n
Рабочее колесо насоса Wilo ТУР IP-E40/130-2,2/2-R1, 2149885
Крыльчатка дренажного насоса CNP 65WQ25-10-1.5ACW
Рабочее колесо насоса DAB врн 150/280.50T

Рабочее колесо насоса Wilo IPL 40/120-1,5/2
Рабочее колесо насоса Wilo IPL 40/150-3/2, 2149885
Рабочее колесо насоса Wilo BL 80/210-37/2, 2034324
Рабочее колесо насоса Wilo IPL50/150-4/2, 703819
Рабочее колесо насоса Sterling ZLKD 040160
Рабочее колесо насоса Wilo IPL 40/160-4/2
Рабочее колесо насоса Wilo DP-E 32/100, 4024256
Рабочее колесо насоса Wilo DL 50/160
Рабочее колесо дренажного насоса Caprari
Рабочее колесо центробежного насоса Speck D-91154
Рабочее колесо Grundfos S1054H6B511
Рабочее колесо насоса Sterling ZLKC 65160
Рабочее колесо насоса чиллера Smedegard Omega 10-170-2
Рабочее колесо насоса Kripsol NK-25 RNK-130.A/RBH0007.00R
Крыльчатка питательного насоса котла ALLWEILER AG, SRZ
Рабочее колесо насоса Sterling ZLKC 80160

Направляющий аппарат погружного насоса ВНН 5-125
Рабочее колесо насоса КММ-ХА80-50-200а, НПО КУРС
Рабочее колесо насоса СМ-80-50-200-2, Ливгидромаш
Рабочее колесо насоса Salmson JRL204-12/1,5
Рабочее колесо насоса забортной воды
Рабочее колесо насоса KSB KRTF 100-254/114 UEG-S
Рабочее колесо насоса Pedrollo MC30/50 – 400V
Камера дозатора фрикаделек VEMAG AML273
Рабочее колесо насоса Wilo IPL 80/140-4/2, 2063106
Рабочее колесо насоса WERNERT NEPO 125-80-200
Крыльчатка водяного насоса 700-42-2567
Рабочее колесо насоса Sigma Hranice K.P. NQZ-125, 95271
Рабочее колесо насоса Wilo NP 100/250-15/4
Рабочее колесо насоса Wilo in line 32/160 -1.1/2, 4024256
Рабочее колесо насоса Grundfos NB 40-160-177A-F-A-BQQE
Импеллер/ Рабочее колесо насоса циркуляции СОЖ, 240505

Мы уже напечатали и протестировали более 80 видов рабочих колёс. Их 3D-модели (цифровые двойники) уже находятся в нашем каталоге деталей.

Каталог готовых моделей рабочих колёс и крыльчаток

Получите решение за 15 минут

Есть готовый файл .STL

Есть чертежи в печатном виде или PDF

Есть физический образец детали

другое (укажите)

Файл или фото

Если у вас есть файл в формате .STL, то приложите его. Если готового файла нет, приложите фото детали — так мы точнее подберём технологию и скорее подготовим расчёт

Леонид Семенков Инженер

Приложите файл .STL или фото, чтобы мы подобрали технологию и подготовили расчёт

Контакт с пищей

Эксплуатация на улице

Проверено в работе: рабочие колеса, импеллеры, крыльчатки

Каталог выполненных проектов содержит более 700 промышленных деталей, в том числе рабочих колес (импеллеров, крыльчаток) промышленных насосов диаметром до 250 мм.

Рабочее колесо промывочной насосной станции

Функция детали - подача промывочного раствора. Рабочая среда - кислотный раствор, концентрация 5%, температура эксплуатации +70°С. Материал оригинальной детали - пластик.

Рабочее колесо насоса КММ-ХА80-50-200а, НПО КУРС

Функция детали - перекачивание жидкой среды в процессе технологической переработки продуктов брожения. Рабочая среда - спирты, продукты брожения, воздействие абразивных веществ. Материал оригинальной детали - сталь 12Х18Н9Т. Температура эксплуатации до +100°С.

Рабочее колесо насоса СМ-80-50-200-2, Ливгидромаш

Функция детали - перекачивания жидкой среды в процессе технологической переработки продуктов брожения. Рабочая среда - спирты, продукты брожения, воздействие абразивных веществ. Материал оригинальной детали - чугун, сталь. Температура эксплуатации до +100°С.

Рабочее колесо насоса Salmson JRL204-12/1,5

Функция детали - циркуляция СОЖ в системе отопления. Рабочая среда - пропилен гликоль, дистиллированная вода (60/40%). Частота вращения 2900 об/мин. Температура эксплуатации +5+40°С

Рабочее колесо погружного насоса ВНН 5-125

Функция детали - рабочий прототип перед запуском в серию. Требуется печать из PLA, максимальное качество и точность размеров. После проверки качества и размеров – пробный запуск на стенде. Рабочая среда - вода, температура эксплуатации +40+50°С.

Рабочее колесо насоса забортной воды

Функция детали - Циркуляция антифриза или морской воды (забортной воды) в системе охлаждения судовых агрегатов. Частота вращения - 2900 об/мин. Температура эксплуатации 0 +90°С. Материал оригинальной детали - бронза.

Рабочее колесо насоса Wilo IPL 65/130-5,5/2

За счет вращения рабочего колеса жидкость выбрасывается из камеры и создается движение и давление. Нагрузка радиальная, крутящий момент, частота оборотов 2900 об/мин, мощность 5,5кВт. Рабочая среда - пропиленгликоль в системе охлаждения, температура эксплуатации +7 +12°С.

Рабочее колесо насоса KSB KRTF 100-254/114 UEG-S

Условия эксплуатации: Функция - создание подпора, циркуляция рабочей жидкости в системах отопления. Скорость вращения 2900 об/мин, рабочая среда - вода, температура эксплуатации от - 20 до +120 ºС. Материал оригинальной детали - PPO-GF30, причина замены - разрушение диска, посадочного отверстия. Применение: Циркуляционный насос Wilo IPL 80/140-4/2, Германия

Рабочее колесо насоса WERNERT NEPO 125-80-200

Условия эксплуатации: Функция детали - перекачивание хим. реактивов в процессе гальванической обработки металлов. Перекачиваемая среда - р-ры кислоты 70%, пульпа с абразивом 0,2-0,35 мм. Температура эксплуатации до +90°С. Материал оригинальной детали - полипропилен. Спроектирована печать с установкой закладной резьбовой бронзовой втулкой. Применение: Насоса WERNERT NEPO 125-80-200, Германия

Рабочее колесо насоса WERNERT NEPO 125-80-200

Условия эксплуатации: Функция детали - перекачивание хим. реактивов в процессе гальванической обработки металлов. Перекачиваемая среда - р-ры кислоты 70%, пульпа с абразивом 0,2-0,35 мм. Температура эксплуатации до +90°С. Материал оригинальной детали - полипропилен. Спроектирована печать с установкой закладной резьбовой бронзовой втулкой. Применение: Насоса WERNERT NEPO 125-80-200, Германия

Рабочее колесо насоса Sigma Hranice K.P. NQZ-125, 95271

Условия эксплуатации: Функция детали - создание подпора воды в системах водоснабжения. Материал оригинальной детали - чугун. Скорость вращения – 2925 об/мин, рабочая среда -вода, температура эксплуатации +5 +25°. Применение: Насос Sigma Hranice K.P. NQZ – 125, Чехословакия

Рабочее колесо насоса Wilo NP 100/250-15/4

Условия эксплуатации: Функция детали - создание подпора воды в системах водоснабжения. Рабочая среда - вода, температура эксплуатации +5 +15°С. Материал оригинальной детали - чугун. Причина замены - повреждение механическое при демонтаже. Применение: Насос Wilo NP 100/250-15/4, Германия

Рабочее колесо насоса Wilo in line 32/160 -1.1/2, 4024256

Условия эксплуатации: Функция детали - создание подпора воды в системах водоснабжения, циркуляция теплоносителя в системах отопления. Рабочая среда - вода, ра-р этиленгликоля, температура эксплуатации от - 20 до +80 ºС. Материал оригинальной детали - PP0 GF30. Применение: Насос Wilo in line 32/160 -1.1/2, Германия

Рабочее колесо насоса Grundfos NB 40-160-177A-F-A-BQQE

Условия эксплуатации: Функция детали - за счет вращения рабочего колеса под воздействием центробежной силы жидкость выбрасывается из рабочей камеры и создается разряжение на всасывающем патрубке. Частота вращения 2940 об/мин, производительность 46 м3/ч, напор 41,6 м. Материал оригинальной детали - чугун. Температура эксплуатации +25°С. Применение: Насос Grundfos NB40-160-177A-F-A-BQQE, Германия
